  产品名称: 压力表开关截止阀
  产品型号: JZF-G
  压力表开关截止阀价格

  咨询电话:021-34715863 销售部
 相关产品
 KF型压力表开关
 压力表开关截止阀


压力表开关截止阀

上海意威阀门专业生产压力表开关截止阀,JZF-G压力表开关截止阀,内螺纹压力表开关截止阀

JZF-G型截止阀

图形符号

型号说明

① 产品代号:JZF型截止阀
② 连接方式:管式
③ 公称通径:5、6mm
④ 压力等级:70MPa

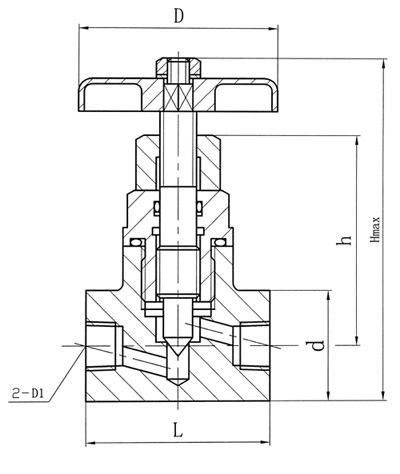

外形尺寸


型号
Hmax
h
L
D
d
D1
JZF-G06H
113.5
70
64
Ф65
□32
NPT1/2
JZF-G05H
98
57
50
Ф54
□30
NPT1/4
1,压力表截止阀标准,压力表截止阀具有安装拆卸方便,,压力表截止阀连接紧固,压力表截止阀有利于防火,压力表卡套截止阀防爆和耐压能力高。压力表截止阀密封性能良好等优点是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。压力表截止阀的密封性良好,压力表截止阀使用寿命长,压力表截止阀即使密封面损坏后,压力表截止阀也只需要更换易损零件,压力表截止阀即可继续使用。压力表截止阀安装时应使介质的流向与阀体上的箭头方向一致。压力表截止阀是一种可以精确调整的阀门用途较广比如火焰切割用的割距调整火焰温度的旋钮就是针型阀,仪表针型阀是仪表测量管路系统中重要组成部分,压力表截止阀主要有截止阀和球阀,压力表截止阀其功用是作开启或切断管道通路用。
  压力表截止阀结构的基础上自行设计的,是目前应用最普遍的新一代阀门。
  2, 压力表截止阀原理: 公称压力:PN2.5 PN4 PN6.4 PN16 PN32Mpa 公称通径:DN5~DN25 适用介质:油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度:-20℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃等制造材料:20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
