  产品名称: 高压截止阀
  产品型号: YJF
  高压截止阀价格

  咨询电话:021-34715863 销售部
 相关产品
 高压截止阀


高压截止阀

上海意威阀门专业生产高压截止阀|高压截止阀价格|求购高压截止阀|上海高压截止阀|不锈钢高压截止阀|铸铁截止阀详细介绍:

一、YJF型高压截止阀简介

    YJF系列液压截止阀是依据国外资料研制而成。主要用于液压系统管路、集成油路中控制油液的流通和截止。其阀芯为液压平衡式,开启力小、密封性能可靠。操作方便、外观精美等特点。
本系列高压截止球阀主要有阀体、阀芯、阀杆、手轮等组成。阀体采用钢质锻件,表面进行镀铬处理。

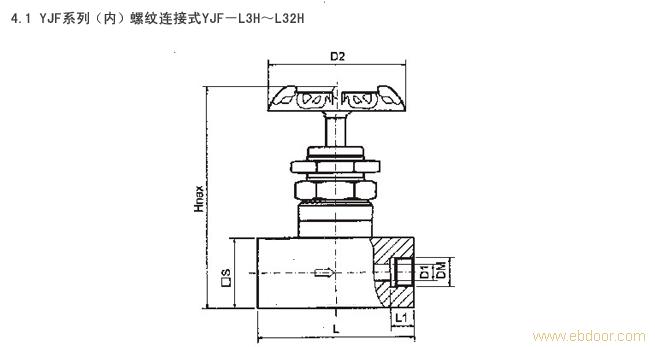

二、YJF型高压截止阀的外形尺寸


型号
(Model)
DN
(mm)
基本尺寸(mm)
重量
(Kg)
L
L1
H
D
D2
□S
DM
YJF-L3H
3
50
12
103
3
52
24
M10×1
0.3
YJF-L6H
6
80
12
148
6
52
38
M12×1.5
1.0
YJF-L8H
8
90
14
155
8
72
46
M14×1.5
1.5
YJF-L10H
10
90
16
158
10
72
54
M18×1.5
2.0
YJF-L15H
15
90
18
161
15
72
54
M22×1.5
2.5
YJF-L20H
20
120
20
189
20
125
58
M27×2
4.0
YJF-L25H
25
135
22
208
24
125
68
M33×2
6.5
YJF-L32H
32
150
24
228
30
160
76
M42×2
11.0
