■产品简介: |
|

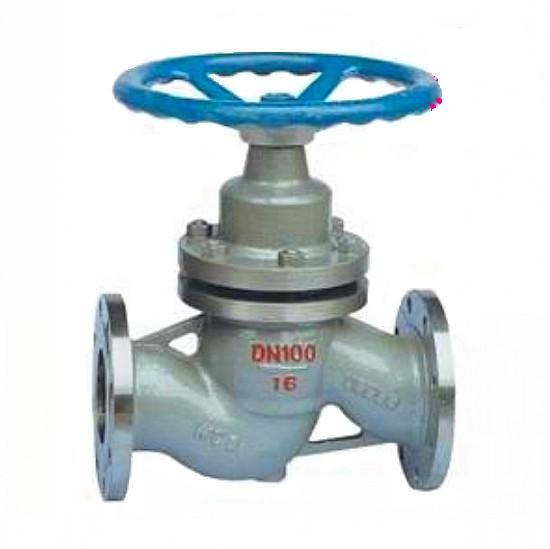

柱塞阀的结构（如图所示）特点是由一个一锈钢柱塞，和下下两个富有弹性的密封环，以及能保持上下密封环固定距离的金属框架组成，柱塞尤如瓶塞一般地插入两密封环中形成圆柱形接触密封，其密封面积之大是传统截止阀无法可比的，密封效果特佳，上密封环防止外泄漏，下密封环起内密封作用，若久用之后出现渗漏时，可通过调节阀盖上固定螺栓的压力（先将阀口处于关闭状态）使密封环端面上的密封比压增加，导致经向分力增加，使之泄漏的密封环重机关报恢复密封，我厂经过多次过盈密批配合的密封试验，确定了合理的过盈密封值，经往复运动百万次，仍能完全可靠地提供良好的密封效果。 |
|
■主要技术参数和性能指标: |
|
型号 |
公称压力（Mpa） |
试验压力（Mpa） |
工作温度 |
适用介质 |
|
强度 |
密封 |
|
U41S-16 |
1.6 |
2.4 |
1.76 |
-20-250°C |
瞬时≤３００°C |
水、蒸气、油品、氨、醋酸铜氨液及酸性介质等 |
|
U41S-25 |
2.5 |
3.75 |
2.75 |
|
U41S-40 |
4.0 |
6.0 |
4.4 | |
|
■主要零件材料： |
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈钢 |
|
Z |
C |
P |
|
1 |
阀体阀盖 |
HT200 |
WCB |
ZG1Cr18Ni9Ti |
|
2 |
柱塞 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
|
3 |
阀杆 |
45 |
45 |
1Cr18Ni9Ti |
|
4 |
密封环 |
聚四氟乙烯+石墨+高弹性胶（8202型） | |
|
■主要外形尺寸： |
|
型号 |
公称通径DN |
L |
D |
D1 |
D2 |
f |
b |
z-фd |
Do |
H |
H1 |
W(kg) |
|
U41S-16-16C |
15 |
130 |
95 |
65 |
45 |
2 |
14 |
4-14 |
80 |
116 |
144 |
2.8 |
|
20 |
150 |
105 |
75 |
55 |
16 |
142 |
176 |
5 |
|
25 |
160 |
115 |
85 |
65 |
100 |
163 |
205 |
6.5 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
120 |
182 |
227 |
8.5 |
|
40 |
200 |
145 |
110 |
85 |
3 |
180 |
210 |
260 |
12 |
|
50 |
230 |
160 |
125 |
100 |
20 |
230 |
286 |
17 |
|
65 |
290 |
180 |
145 |
120 |
200 |
250 |
310 |
22 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
240 |
269 |
340 |
30 |
|
100 |
350 |
215 |
180 |
155 |
24 |
278 |
356 |
41 |
|
125 |
400 |
245 |
210 |
185 |
26 |
375 |
332 |
440 |
70 |
|
150 |
480 |
280 |
245 |
210 |
28 |
8-23 |
434 |
562 |
90 |
|
200 |
600 |
335 |
295 |
265 |
30 |
12-23 |
460 |
498 |
660 |
120 |
|
250 |
730 |
405 |
335 |
320 |
32 |
12-25 |
540 |
720 |
220 |
|
300 |
850 |
460 |
410 |
375 |
4 |
34 |
650 |
850 |
340 |
|
U41S-25 |
15 |
130 |
95 |
65 |
45 |
2 |
16 |
4-14 |
80 |
116 |
144 |
3 |
|
20 |
150 |
105 |
75 |
55 |
142 |
476 |
5.2 |
|
25 |
160 |
115 |
85 |
65 |
100 |
163 |
205 |
6.8 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
120 |
182 |
227 |
8.9 |
|
40 |
200 |
145 |
110 |
85 |
3 |
180 |
210 |
260 |
12.4 |
|
50 |
230 |
160 |
125 |
100 |
20 |
230 |
286 |
17.5 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
200 |
250 |
310 |
22.6 |
|
80 |
310 |
195 |
160 |
135 |
240 |
269 |
340 |
31 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
278 |
356 |
44 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
375 |
332 |
440 |
78 |
|
150 |
480 |
300 |
250 |
218 |
30 |
434 |
562 |
100 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-26 |
460 |
498 |
660 |
134 |
|
250 |
730 |
425 |
370 |
332 |
36 |
12-30 |
540 |
720 |
220 |
|
300 |
850 |
485 |
430 |
390 |
4 |
40 |
16-30 |
650 |
850 |
340 |
|
U41S-40 |
15 |
130 |
95 |
65 |
45 |
2 |
16 |
4-14 |
80 |
116 |
144 |
3 |
|
20 |
150 |
105 |
75 |
55 |
142 |
176 |
5.2 |
|
25 |
160 |
115 |
85 |
65 |
100 |
163 |
205 |
6.8 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
120 |
182 |
227 |
8.9 |
|
40 |
200 |
145 |
110 |
85 |
3 |
180 |
210 |
260 |
12.4 |
|
50 |
230 |
160 |
125 |
100 |
20 |
230 |
286 |
17.5 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
200 |
250 |
310 |
22.6 |
|
80 |
310 |
195 |
160 |
135 |
240 |
269 |
340 |
31 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
278 |
356 |
44 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
375 |
332 |
440 |
78 |
|
150 |
480 |
300 |
250 |
218 |
30 |
434 |
562 |
100 |
|
200 |
600 |
375 |
320 |
282 |
38 |
12-30 |
460 |
498 |
660 |
134 |
|
250 |
730 |
445 |
385 |
345 |
42 |
12-34 |
540 |
|
220 |
|
300 |
850 |
510 |
450 |
408 |
4 |
46 |
16-34 |
650 |
|
340 | |
| ■安装说明： |
|
①本厂生产的柱塞阀出厂前均按GB/T13927-92进行试验、验收，产品出厂都具有合格证。使用时只需将外表及孔腔清洗干净即可，不必拆洗和更换。
②本柱塞阀可在任意位置安装，介质流动方向见阀体上箭头所示。
③经过一段时间的使用，密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可。同时更换时应防止柱塞和新装密封环裂痕和碰伤。
④该柱塞阀用于（t=50℃~250℃）的管道上，其效果最佳。
⑤该柱塞阀严禁在冷热介质混合管道上使用。 |
