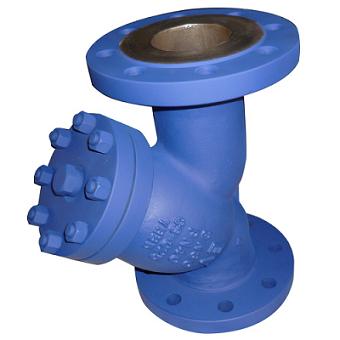

  产品名称: 德标过滤器
  产品型号: Y型
  德标过滤器价格

  咨询电话:021-34715863 销售部
 相关产品
 保温夹套蓝式过滤器
 美标Y型过滤器
 磁性过滤器
 双桶切换过滤器


德标Y型过滤器


德标Y型过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。

上海意威阀门专业生产德标过滤器,德标Y型过滤器,德标法兰过滤器,铸钢德标过滤器,德标蒸汽过滤器

应用范围:
德标Y型过滤器应用场合:热油系统、电站、蒸汽系统、热水系统、热电厂、天然气供应系统、水循环系统、冷冻系统等行业。适用介质:水、油品、蒸汽等。

按照过滤介质分为:
1.空气过滤器

使受到污染的空气被洁净到生产、生活所需要的状态,也就是使空气达到一定的洁净度。

2.液体过滤器

使受到污染的液体被洁净到生产、生活所需要的状态,也就是使液体达到一定的洁净度。

3.网络过滤器

通过设置来阻挡垃圾信息,使出现在电脑屏幕上的信息尽量符合要求。同吸收的原理将不同颜色的光线分离

4.光线过滤器

把一些不需要的光线吸收掉。

过滤器按照安装方式分为:
吸油过滤器
回油过滤器
管路过滤器

过滤器按照性能分为:
管路过滤器
双筒过滤器
高压过滤器

标准规范:
结构长度标准:DIN3202-F1
连接法兰标准:DIN2531-2545
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

主要零件材料

序号 名称 材质
1 阀体 WCB CF8. CF8W . CF3. CF3W
2 过滤网 1Cr18Ni9Ti、oCr18Ni12Mo2Ti
3 阀盖 WCB CF8. CF8W . CF3. CF3W
4 双头螺栓 1Cr18Ni9Ti 1Cr18Ni9Ti 35Cr1Molv 25Cr2Molv
5 六角螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 35Cr1Molv 25Cr2Molv

如盖部需要排污孔(M)规格如下

DN15-20 M10×1.5
DN25-32 M12×1.5
DN40-80 M20×1.5
DN100-150 M27×1.5
DN200-300 M33×1.5
DN350以上 M48×2

过滤网目数Filter mesh

双层不锈钢过滤网规格
水介质Water Media 20-40目
气介质Gas medium 40-120目
油介质oil medium 10-160目

主要阀体尺寸重量与KV值:

公称通径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
H 85 95 110 125 145 155 175 210 230 270 300 385 535 680 680 780
Kv 7 11 18 26 37 60 100 150 230 330 400 650 1200 1900 1850 2890
PN16重量(Kg) 3.0 4 5 7 9 12 16 21 30 43 61 121 154 255 358 485
PN25重量(Kg) 3.5 4 5.5 7 9 12 16 21 32 47 64 144 178 285 378 500
PN40重量(Kg) 4 5 6 8 10 13 19 24.5 35 51 71 144 178 285 420 520
