  产品名称: 对夹式薄形止回阀
  产品型号: H74H
  对夹式薄形止回阀价格

  咨询电话:021-34715863 销售部
 相关产品
 对夹式蝶形止回阀
 对夹旋启式止回阀
 对夹圆片式止回阀
 对夹升降式止回阀


对夹式薄型止回阀

上海意威阀门专业生产对夹薄型止回阀,不锈钢对夹薄型止回阀,H74H对夹式薄型止回阀

对夹圆片式止回阀是单瓣旋启式对夹连接止回阀,在管路上作阻止介质逆流的装置,它们都是超薄形止回阀,H74X、H74H型对夹圆片式止回阀具有结构简单,外形美观,重量轻,安装方便等优特点。对夹圆片式止回阀主要适用于给水系统,石油、化工、冶金等工业部门,对有安装空间限制的场所最为适用。H74系列对夹圆片式止回阀设计采用对夹连接,直通单瓣旋启式的自动阀件,阀体及阀瓣的密封面可采用不锈钢或司太立堆焊。

  适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。

H74H对夹式薄形止回阀 概述:
  本厂生产的H74Ⅰ型、Ⅱ型对夹圆片式止回阀,是一种超薄形止回阀,它具有结构简单,外形美观、重量轻,安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。


◆ 主要技术参数:
工作压力
1.6MPa 、2.5MPa、 150Lb、300Lb
工作温度
t≤400℃
适用介质
油、水、酸碱等液体

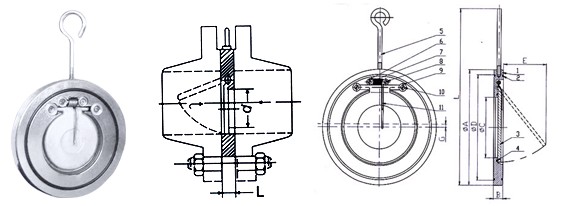

◆主要外形尺寸:
NO 部件名称 数量 材质
1 阀体 1 WCB、304、316、316L
2

"O"型密封圈

2 丁腈橡胶、氟橡胶
3 阀板 1 304、316、316L
4 "O"型密封圈 1 丁腈橡胶、氟橡胶
5 吊钩 1 304
6 小压盖 2 304、316、316L
7 弹簧轴 1 304、316、316L
8 开槽半沉头螺钉 2 304、316、316L
9 大压盖 2 304、316、316L
10 开槽半沉头螺钉 2 304、316、316L
11 弹簧 1 304、316、316L
◆主要外形尺寸:
公称
通径
PN10.PN16 PN25 PN40
A B C D E L G A B C D E L G A B C D E L G
40 94 16 22 81.4 25 195 0 等同 PN10 等同 PN10
50 109 16 32 94 33.6 208 1
65 129 17 40 111 46 230 2
80 144 17 54 123 56.5 245 3
100 164 18 70 147 71.4 265 3 168 18 70 149 71.4 269 3 等同 PN25
125 195 18 92 171 87.3 297 5 194 18 92 171 87.3 296 5
150 220 20 112 200 106.6 321 5 224 20 112 202 106.6 325 5
200 275 22 154 256 148.2 376 5 284 22 154 265 148.2 385 5 291 22 154 268 148.2 392 5
250 331 26 192 302 185.2 436 6 342 26 192 307 185.2 447 6 353 26 192 312 185.2 458 6
300 380 32 227 352 216.3 484 10 401 32 227 360 216.3 499 10 418 32 227 368 216.3 516 10
350 446 38 266 408 254 548 12 458 38 266 412 254 560 12 475 38 266 422 254 577 12
400 498 44 310 460 294.4 603 14 515 44 310 463 294.4 620 14 547 44 310 484 294.4 652 14
